НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

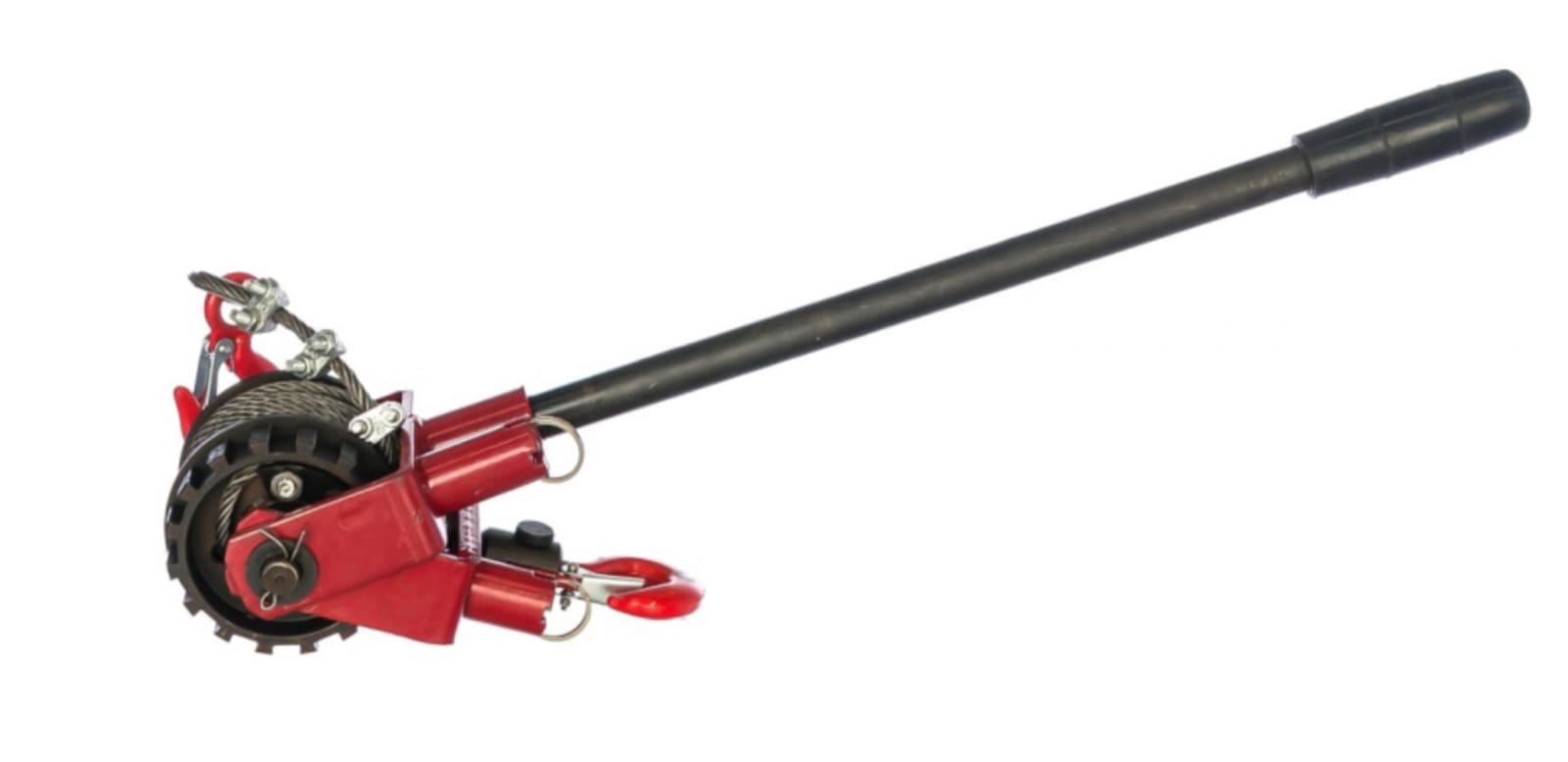

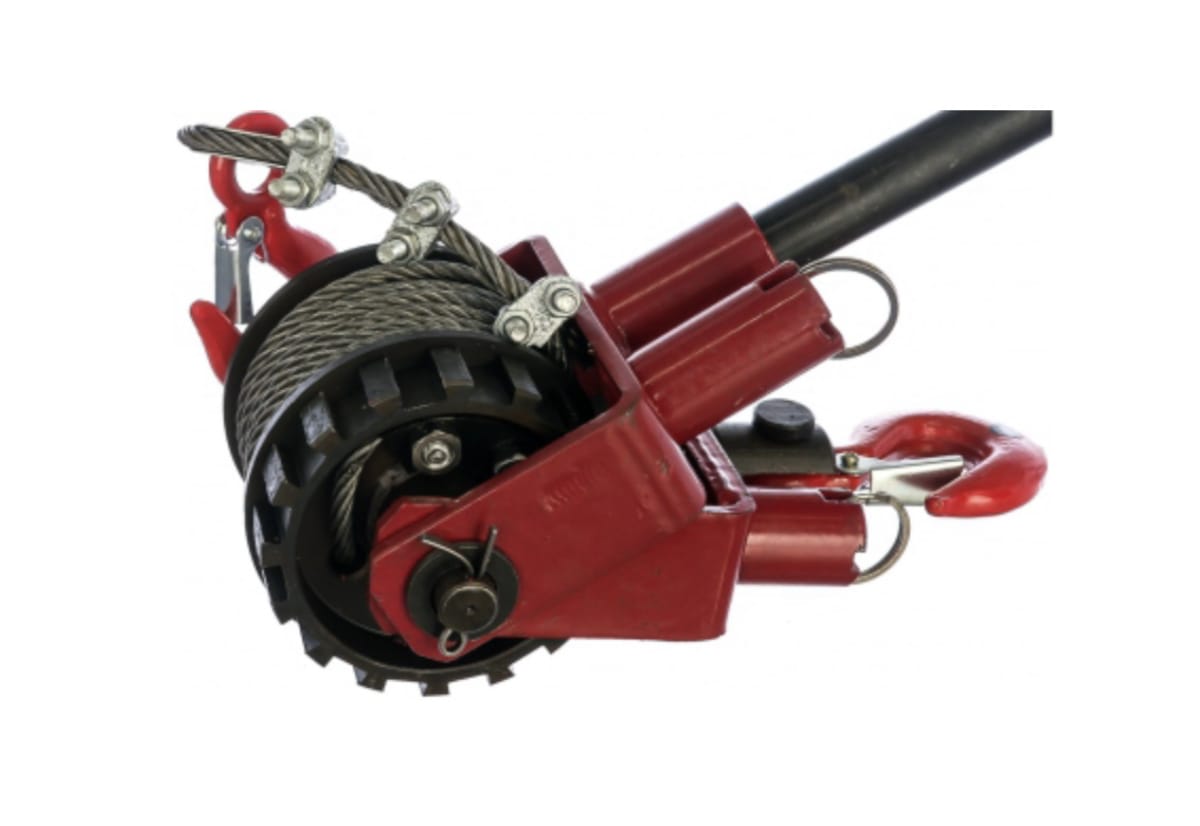

 Лебедка предназначена для перемещения грузов в горизонтальном направлении при проведении монтажно-демонтажных и ремонтных работ в различных отраслях промышленности и в быту.

   Пример условного обозначения лебедки:

-лебедка ручная с тяговым усилием 0,63тс и максимальной величиной перемещения груза 6м: ЛР-0,63/6,0 ТУ 3173-028-00221528-2007

   Изделие выполнено в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69

ХАРАКТЕРИСТИКИ:

Тяговое усилие, max, не более, тс:  0,63

Величина перемещения груза, max, м:  3,0

Диаметр каната, мм:  5,6

Разрывное усилие каната, не менее, н: 15800

Усилие на рукоятке, max, кгс:  27

Диапазон температур окружающей среды, 0С: от минус 20 до плюс 40

Габаритные размеры, мм:  высота,: 105

Ширина : 130

Длина: 760

Масса, кг.: 6,0

КОМПЛЕКТ ПОСТАВКИ

Лебедка поставляется в собранном виде.

В комплект поставки входят:

лебедка, шт. …………………………………1

паспорт, экз. ………………………………...1

УКАЗАНИЕ ПО ЭКСПЛУАТАЦИИ

Лебедку необходимо хранить в закрытом сухом помещении с естественной вентиляцией при температуре не ниже -5ºС. Техническое обслуживание лебедки разделяется на ежедневное и периодическое.

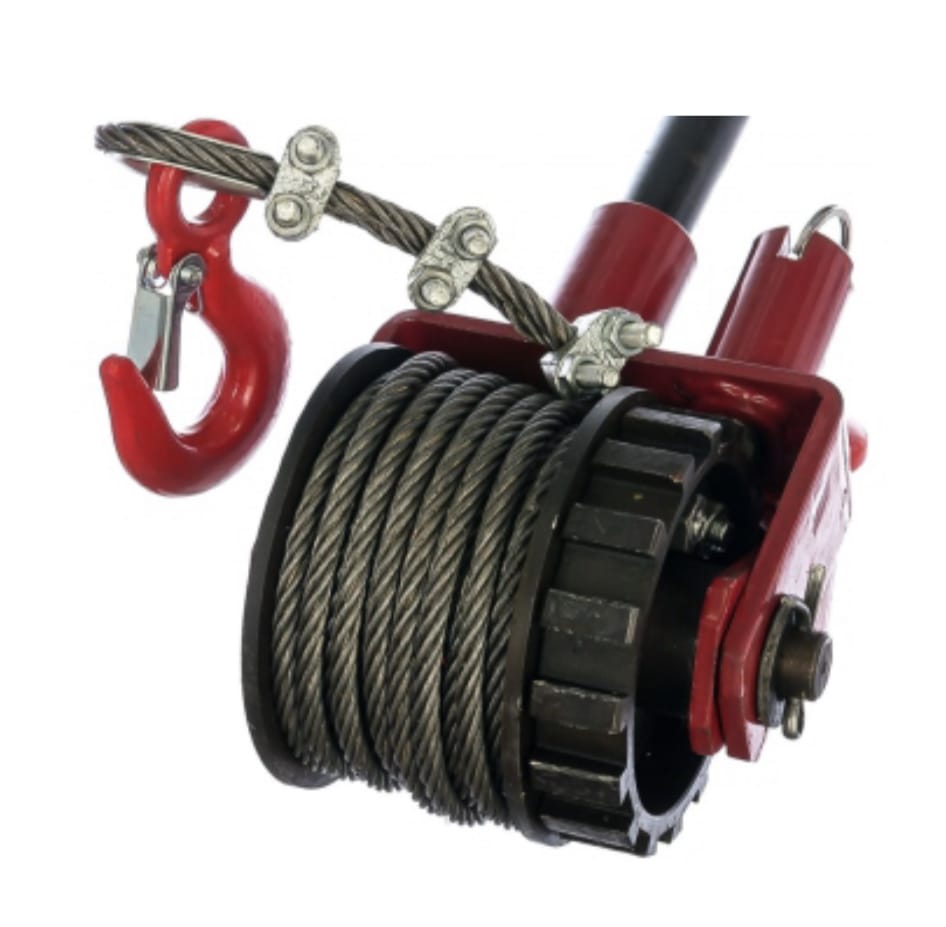

При ежедневном техническом обслуживании наружным осмотром следует проверять исправность и состояние деталей троса, надежность крепления троса на барабане и в месте соединения с крюком, работу фиксаторов.

После окончания работы лебедку очистить от пыли, влаги, грязи, просушить и смазать все неокрашенные детали.

При периодическом техническом обслуживании не реже одного раза в год следует произвести  замену смазки  (Литол – 24 или Солидол Ж).

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие изготовитель гарантирует соответствие изделия требованиям нормативно-технической документации и его работоспособность при соблюдении потребителем условий эксплуатации и хранения, установленных руководством по эксплуатации.

Срок гарантии – 12 месяцев со дня продажи , но не более 18 месяцев со дня изготовления предприятием -изготовителем.
